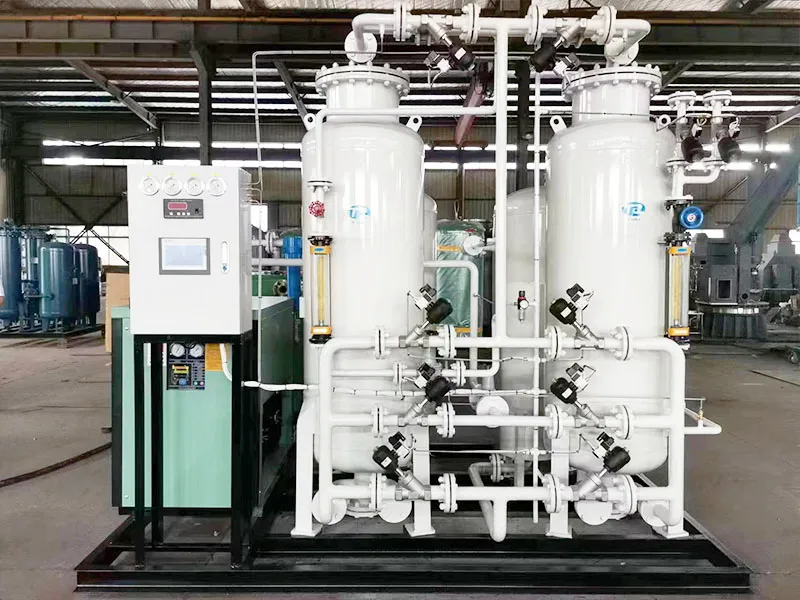

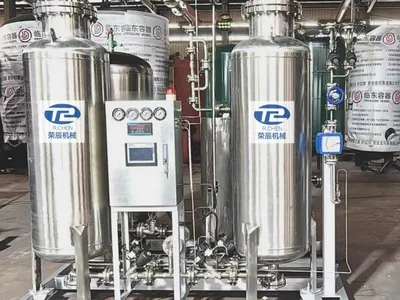

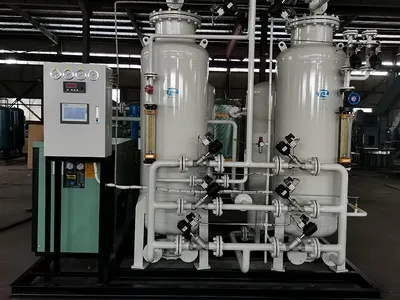

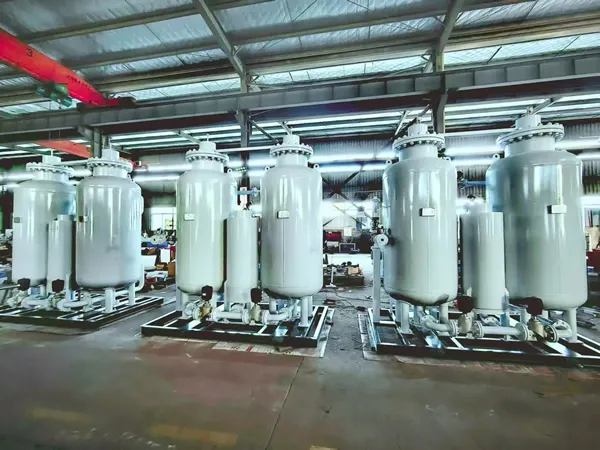

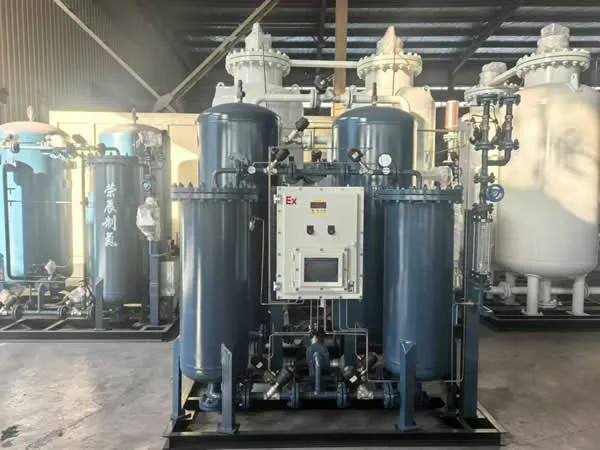

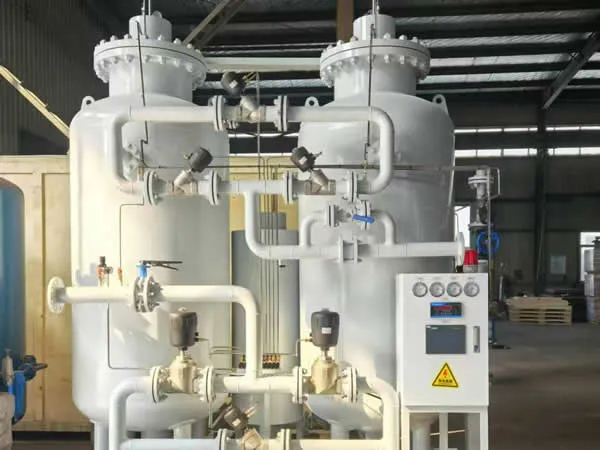

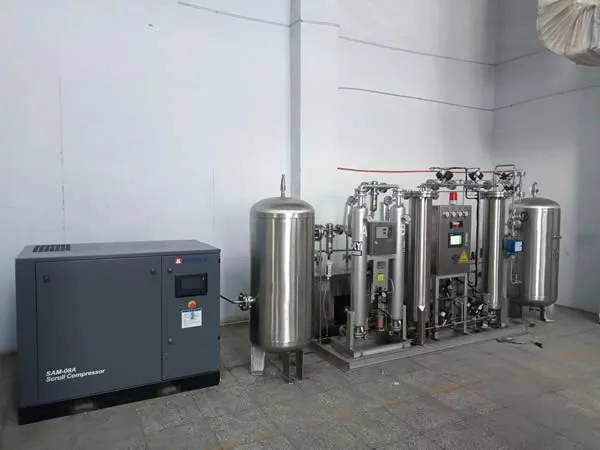

نظام توليد الأكسجين ثنائي الأبراج باستخدام تقنية الامتزاز (الامتصاص) المتأرجح بالضغط (PSA)
يتم تركيب برجين للامتزاز بالتوازي في مولد الأكسجين PSA، حيث يبدأ أحد البرجين مرحلة الامتزاز بينما يتجدد البرج الآخر عن طريق إزالة الضغط. كما يدير نظام التحكم (PLC) صمامات العملية بمنطق مدمج للتوقف أو التشغيل التلقائي لإنتاج الأكسجين المستمر. ويتكون النظام بأكمله من نظام تنقية الهواء، وخزان تخزين الهواء، ونظام فصل النيتروجين والأكسجين، وخزان الأكسجين العازل.
المعلمات الرئيسية
سعة الأكسجين: 5 إلى 200 متر مكعب طبيعي في الساعة
نقاء الأكسجين: 90 بالمائة إلى 94 بالمائة
ضغط الأكسجين: 0 إلى 0.5 ميجا باسكال
نقطة ندى الأكسجين: سالب 40 درجة مئوية (الضغط الجوي)
كل مشروع ننفّذه يتم تصميمه بعناية ليتناسب تماماً مع المتطلبات والاحتياجات الخاصة لكل عميل، حيث نستمع باهتمام ونفهم المتطلبات لنصمم الحل الأمثل. وبناءً على معطيات الموقع، نوفّر للعميل خياراً بين التكوينات القياسية أو التكوينات المتقدمة حسب الطلب.
إلى جانب ذلك، فإننا متخصصون في تصميم أنظمة PSA (الامتصاص بالضغط المتأرجح) المخصصة، ونقوم بهندسة حلول متكاملة لتوليد النيتروجين، مصمّمة بدقة لتتوافق مع نطاق الاستخدام المطلوب، الطاقة الإنتاجية، درجة النقاء، مستوى الضغط، ظروف التشغيل البيئي، وحتى الارتفاع عن سطح البحر.
وتشمل مشاريعنا الهندسية المخصصة حلولًا لمجالات متنوعة، منها: محطات المعالجة الحرارية المعدنية، شركات النفط والغاز، مصانع الكيماويات والأدوية، خطوط تعبئة المواد الغذائية، شركات حماية البيئة
وغيرها الكثير. وبفضل خبرتنا المتراكمة لأكثر من عشرين عام، فإننا قادرون على تقديم أفضل الحلول المخصصة وأكثرها كفاءة وموثوقية لكل عميل.
القدرة على التكامل والاندماج
يمكن دمج مولدات الأكسجين لاستخدامها كمساعدات احتراق مع أفران التكليس وأفران احتراق الغاز.
التطبيقات
في صناعة الصلب في الفرن الكهربائي: إزالة الكربنة، والتسخين بمساعدة الأكسجين، وإذابة الخبث الرغوي، والتحكم في المعادن والتسخين بعد العملية.
معالجة مياه الصرف الصحي: التهوية الهوائية للحمأة المنشطة، وأكسجة الأحواض والتعقيم بالأوزون
صهر الزجاج: الاحتراق بالأكسجين والذوبان والتقطيع وزيادة إنتاج الزجاج وإطالة عمر الفرن
تبييض لب الورق وصناعة الورق: يساعد الأكسجين بكميات كبيرة وبسعر منخفض في تحويل التبييض بالكلور إلى تبييض غني بالأكسجين، وكذلك دعم معالجة مياه الصرف الصحي
صهر المعادن غير الحديدية: يكون الأكسجين مادة فعالة لصهر الفولاذ والزنك والنيكل والرصاص وغيرها. تحل PSA تدريجياً محل طريقة التبريد في هذه العملية
بناء القطع الميداني: يمكن لمولد الأكسجين المعبأ في حاويات أو مولد الأكسجين الصغير أن يلبي متطلبات الأكسجين المستخدم في الأنابيب الفولاذية الميدانية وقطع الألواح الفولاذية.
في الصناعات البتروكيماوية والكيماوية: يمكن استخدام الهواء المخصب بالأكسجين ليحل محل الهواء الجوي لإجراء تفاعل الأكسدة في العمليات البترولية والكيميائية، مما قد يزيد من سرعة التفاعل والعائد.
معالجة الخامات: يستخدم في عمليات إنتاج المعادن الثمينة مثل الذهب لزيادة معدل الاستخلاص
تربية الأحياء المائية: يمكن للتهوية المخصبة بالأكسجين أن تزيد من حجم الأكسجين المذاب في الماء، مما يزيد إلى حد كبير من إنتاج الأسماك ويتيح تربية الأسماك بشكل مكثف.
التخمير: يمكن أن يؤدي استخدام الهواء المخصب بالأكسجين ليحل محل الهواء الجوي لتوفير الأكسجين للتخمير الهوائي إلى زيادة الكفاءة بشكل كبير.
مياه الشرب: إمداد مولد الأوزون بالأكسجين للتعقيم.
المواصفات الفنية
الموديل
إنتاج الأكسجين متر مكعب طبيعي في الساعة
استهلاك الغاز م³/دقيقة
قطر المدخل DN مم
قطر المخرج DN مم
RCO-5
10
2.2
25
25
RCO-10
20
4.3
32
25
RCO-20
30
6.5
40
15
RCO-25
40
8.6
40
25
RCO-30
50
10.8
50
25
RCO-40
60
13
50
25
RCO-50
80
17.3
65
25
RCO-60
100
21.7
65
25
RCO-70
150
32.5
80
32
RCO-80
200
43.3
80
32
RCO-100
300
65
100
40
RCO-150
400
100.7
125
40
RCO-200
500
108
150
50
الميزات
يتميز بأنه مزود بجهاز تنقية الهواء المضغوط ومجفف لإطالة عمر خدمة المناخل الجزيئية.
يتميز بأنه يعتمد صمام إغلاق هوائي متطور لبدء التشغيل والتوقف السريع دون تسرب، حيث يلبي الاستخدام المتكرر بموثوقية عالية ويخدم لعمر طويل.
يتميز بوحدة تحكم PLC أوتوماتيكية مع معدل فشل في التشغيل منخفض أو شبه منعدم.

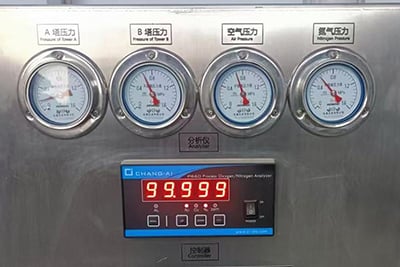

واجهة التفاعل بين الإنسان والآلة HMI: واجهة ذكية تعمل بلمسة واحدة، مزودة بشاشة عرض تعمل باللمس مع توضيحات باللغة الإنجليزية. كما تساعد على المراقبة اللحظية لتدفق النيتروجين، ومستوى النقاء، وضغط الدخول/الخروج للمعدات، ومعلومات الأعطال. كما يمكن من خلالها تعديل معلمات التشغيل مباشرة بشكل متصل.
مكونات عالية الجودة من علامات تجارية عالمية: نوفر خيارات مرنة لاستخدام مكونات من أفضل العلامات التجارية في السوق، منها: ضواغط هواء من ماركة Atlas Copco، منخل جزيئي من ماركة Iwatani اليابانية، وحدات تحكم من ماركة سيمنز Siemens، مكونات إلكترونية من ماركة Airtac، صمامات من ماركةBurkert الألمانية، صمامات من ماركة GEMÜ الألمانية
مراقبة المعدات عن بُعد وفي الوقت الحقيقي:
1). مزوّد بمنافذ اتصال RS485 احتياطية (تدعم بروتوكولاتModbus أو Profibus) أو منافذ إيثرنت صناعية، لدمج إشارات النظام مع أنظمة التحكم المركزية (DCS) لدى العميل.
2). إمكانية توفير حاسوب، طابعة، وبرمجيات مراقبة متوافقة للربط السلس مع نظام التحكم في توليد النيتروجين.
3). دعم نظام إنترنت الأشياء (IoT) لمراقبة وتحليل البيانات وتشخيص الأعطال بشكل ذكي عن بُعد.
تنفيس تلقائي للنيتروجين غير المطابق للمواصفات:
1). منفذ مخصص لأخذ عينات من نيتروجين المنتج وتحليل النقاء.
2). في حال عدم مطابقة النقاء للمواصفات، يتحوّل النظام تلقائياً إلى مسار خاص لتصريف الغاز غير المطابق.
3). عند استعادة النقاء، يعود النظام تلقائياً إلى مسار الغاز المؤهل لتزويد المستهلك بالنيتروجين النقي.
تقنية حصرية لضغط الأسطوانة: تم تزويد النظام بآلية تعويض تلقائي لأي ارتخاء في المنخل الجزيئي، مما يحافظ على ضغط ثابت داخل الأسطوانة، وهذه التقنية تطيل من عمر المنخل الجزيئي وتضمن تشغيلاً مستقراً وموثوقاً على المدى الطويل.

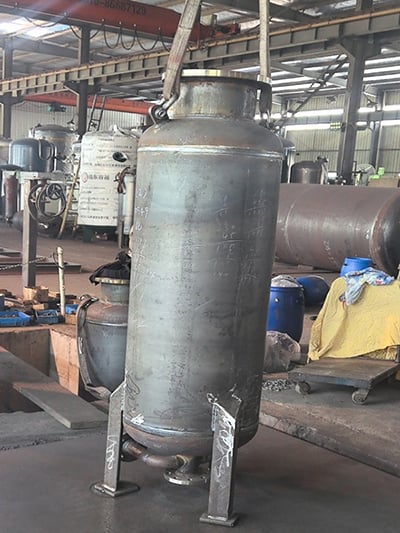

هيكل هندسي متطور لأبراج الامتصاص: تصميم مبتكر يعزّز من كفاءة استخدام المنخل الجزيئي ويُحسّن من أداء الجهاز العام. كما يغيّر اتجاه وتدفّق الهواء داخل البرج لتقليل المناطق غير الفعالة، مما يقلل من التلف الناتج عن تدفق الهواء عالي الضغط ويحسن كفاءة الامتصاص. والنتيجة هي: إطالة عمر المنخل الجزيئي، تحسين الأداء، وتقليل استهلاك الطاقة.

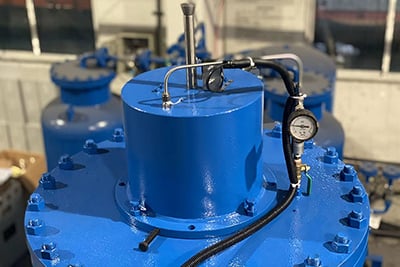

وحدة ضغط الأسطوانة الذكية – لضمان ثبات أداء المنخل الجزيئي وعمر تشغيل أطول

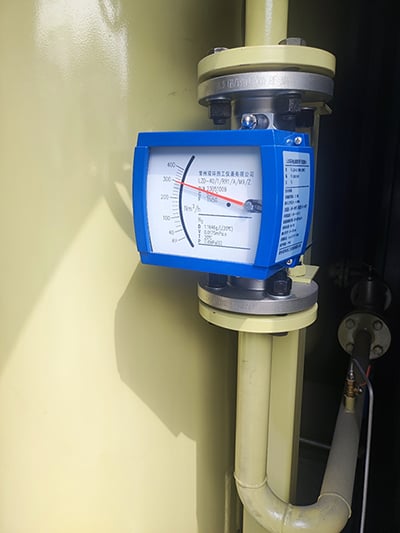

مراقبة تدفق النيتروجين – دقة في القياس وتحكم في الاستهلاك

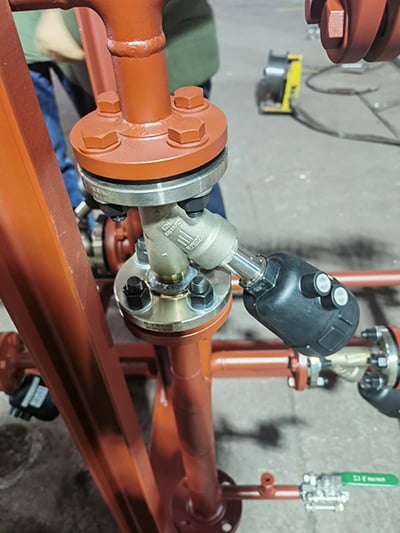

صمام هوائي من الماركة الألمانية Burkert

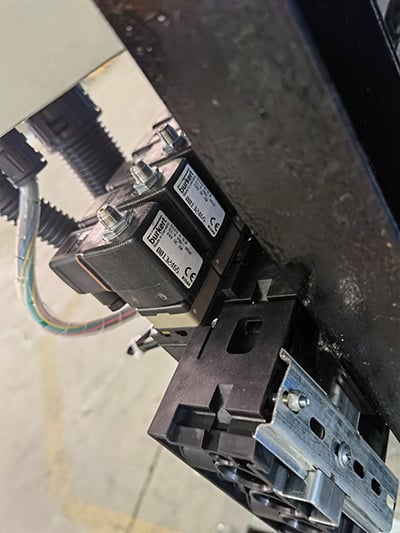

صمام كهربائي (Solenoid Valve) من الماركة الألمانية Burkert

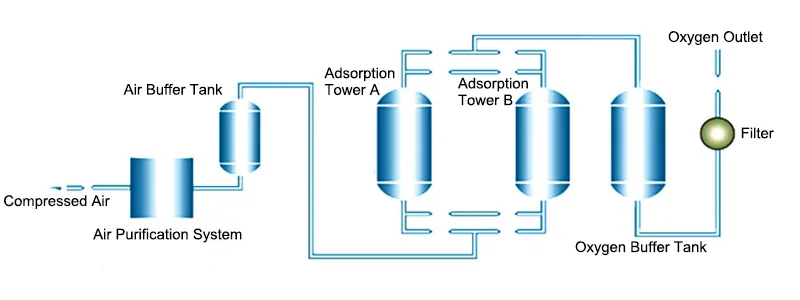

مخطط بياني لخطوات توليد النيتروجين
هواء مضغوط
نظام تنقية الهواء
خزان الهواء العازل
برج الامتزاز أ
برج الامتزاز ب
خزان الأكسجين العازل
مخرج الأكسجين
مرشح
كيف تعمل تقنية توليد الأكسجين PSA
يمكن لمولد الأكسجين PSA الذي تنتجه شركتنا فصل الأكسجين من الهواء المضغوط باستخدام المنخل الجزيئي الزيوليت (ZMS) عند الضغط عليه. ونظرًا لأن النيتروجين لديه معدل انتشار أعلى في مسام ZMS، فإن المنخل سيمتص النيتروجين والرطوبة أكثر من الأكسجين، مما يسمح للأكسجين بالمرور كغاز منتج عند الضغط. وبعد إزالة الضغط، يطلق المنخل الغازات الممتزة (الممتصة) في الغلاف الجوي، ويمكن بعد ذلك تكرار العملية.
إن عملية توليد النيتروجين PSA هي عبارة عن تقنية لفصل النيتروجين عن الهواء وذلك بواسطة قدرة المنخل الجزيئي الكربوني على الامتصاص تحت الضغط بواسطة ضاغط الهواء.
يتميز مولد النيتروجين المعياري بهيكل مدمج ويعتمد على حاوية غير مضغوطة مصبوبة في قالب من سبائك الألومنيوم المصبوب وخط أنابيب مصنوع من سبائك الصلب عالية القوة مع تركيبات سريعة التوصيل، حيث أن عملية التركيب مريحة دون الحاجة إلى طلاء إضافي.
تم تصميم مولد النيتروجين الغشائي بغشاء يحتوي على حزمة من الألياف المجوفة ذات الثقوب الصغيرة بما يكفي للسماح لجزيئات الأكسجين الأصغر حجمًا، وكذلك الجزيئات الأخرى مثل ثاني أكسيد الكربون وبخار الماء بالخروج من خلالها تحت الضغط والسماح لجزيئات النيتروجين بالبقاء في فتحات الألياف.
إن مولد الأكسجين VPSA هذا قادر على توليد الأكسجين بنقاوة تتراوح بين 90 بالمائة و95 بالمائة، حيث يتألف بشكل أساسي من منفاخ هواء، ومصد تفريغ، وصمام تبديل، وخزان الأكسجين العازل. كما تنخفض تكلفة الإنتاج باستخدام مولد الأكسجين VPSA هذا مع زيادة حجم الإنتاج، مما يجعله مناسبًا لتطبيقات مثل الأنظمة الصناعية المتوسطة والكبيرة التي تتطلب إمدادات مستمرة من الأكسجين عالي النقاء.
يتميز مولد الأكسجين المعياري بهيكل مدمج يعتمد على حاوية غير مضغوطة مصبوبة في قالب من سبائك الألومنيوم المصبوب وخط أنابيب مصنوع من سبائك الصلب عالية القوة ويتميز بتركيبات سريعة التوصيل. كما أن عملية التركيب مريحة دون الحاجة إلى طلاء إضافي.
ج: نوفر للعملاء رسومات تخطيطية توضح مساحة الجهاز لتسهيل الرجوع إليها. كما يمكن لشركتنا إجراء تعديلات في حال كانت مساحة الموقع المتاحة لدى المستخدم غير كافية.
س 2: ما هي فترة الضمان؟
ج: الجهاز بكامله مشمول بضمان لمدة سنة واحدة.
س 3: هل هناك ملحقات أو قطع صيانة تحتاج إلى استبدال؟
ج: يحتاج ضاغط الهواء إلى صيانة كل 3000 ساعة تشغيل، كما يجب استبدال عناصر الفلتر كل 8000 ساعة تشغيل.
س 4: هل يمكنكم إرسال مهندسين إلى الموقع لتقديم الدعم في التركيب والتشغيل؟
ج: نعم، يمكننا ذلك، إن نظام تشغيل الأكسجين بسيط نسبياً، وعادة لا تتطلب عملية التركيب والتشغيل في الموقع حضور مهندسينا، إذ يمكن للمستخدمين تنفيذ التركيب والتشغيل بسهولة باتباع الرسومات والكتيبات الخاصة بنا. وفي حال وجود أي مشكلة، يمكنكم التواصل مع فريق ما بعد البيع لدينا في أي وقت.
س 5: ما هي تكاليف تشغيل المعدات؟
ج: يعتمد النظام بالكامل على الكهرباء في التشغيل، وباستثناء الصيانة الدورية لضاغط الهواء واستبدال عناصر الفلتر، لا تتطلب باقي المكونات عادة استبدالاً لمدة 5 إلى 6 سنوات، مما يؤدي إلى انخفاض تكاليف التشغيل.
